Fractal

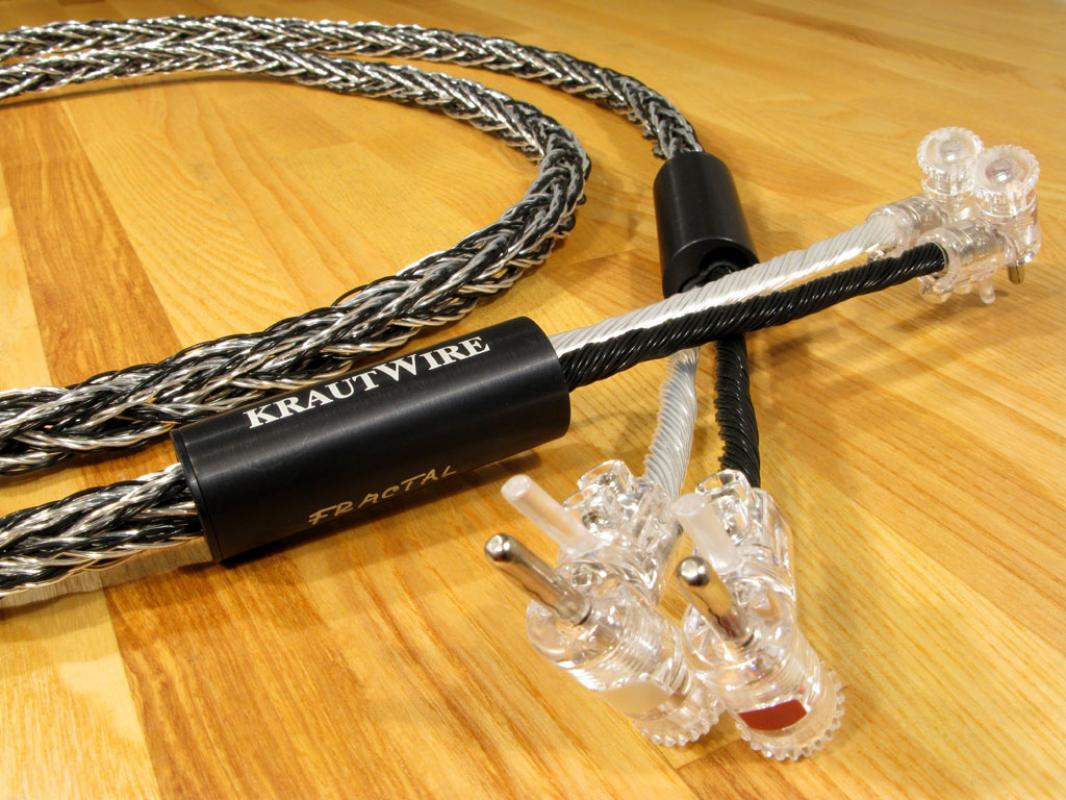

Fractal hlavní (216 kB)

Jde o špičku ve výrobním programu firmy v oblasti reprokabelů, na které byly zúročeny veškeré zkušenosti více jak patnáctileté historie firmy. Samozřejmostí je použití Teflonu® DuPont™ jako dielektrika. Geometrie FGCR ( Fractal Geometry of Cross Rotation) je odvozena od firemní vlajkové lodi ORG. Je ale zdokonalena a optimalizována pro konkrétní průřezy jednotlivých vodičů. (Bylo např. dosaženo ještě příznivějších měřených hodnot indukčnosti - což je u reprokabelu parametr velmi důležitý.)

Metalurgie vodičů je hybridní - jedná se o kombinaci 5N stříbra se 7N mědí - ochrana čistoty mědi je dokonalá a zároveň zůstává zachován princip styku stříbra s Teflonem. Jednotlivé vodiče jsou solidcore. Celá fraktálová geometrie kabelu je vyráběna ručně. (Ostatně strojově toto uspořádání nelze realizovat.) Čistý průřez použitých vodičů je 2 x 6,3mm2


Technické specifikace

  • fraktálová geometrie křížové rotace (tj. opakující se motiv celku v jednom prvku) zajišťuje zcela homogenní rovnoměrné pole přenosu signálu, které je mj. inertní vůči vnějšímu rušení
  • průřez 2x6,3mm2
  • skin efekt vyřešen velkým počtem vzájemně izolovaných vodičů (64)
  • hybridní vodiče stříbro-měď, solid core
  • dielektrikum z Teflonu® DuPont™
  • ruční práce
  • indukčnost 0,07 µH/m
  • odpor 5,2 mOhm/m
  • kapacita 890 pF/m
  • osazení konektory dle přání zákazníka (standardně WBT Nextgen Ag)

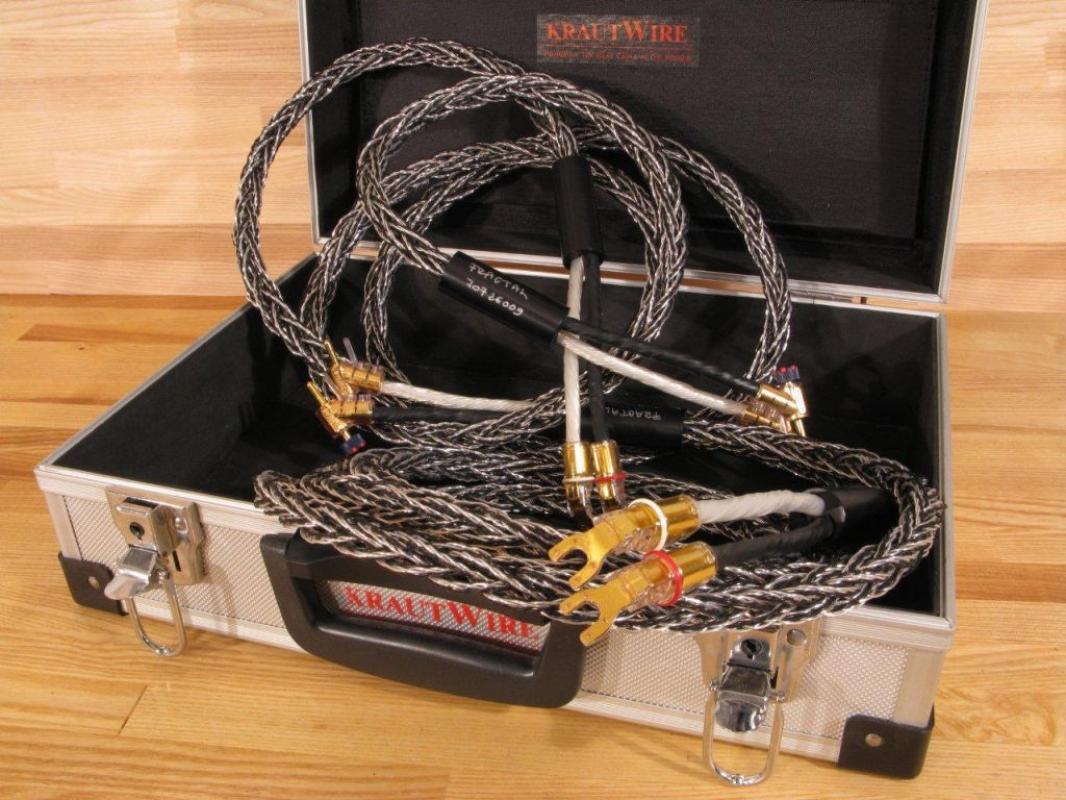

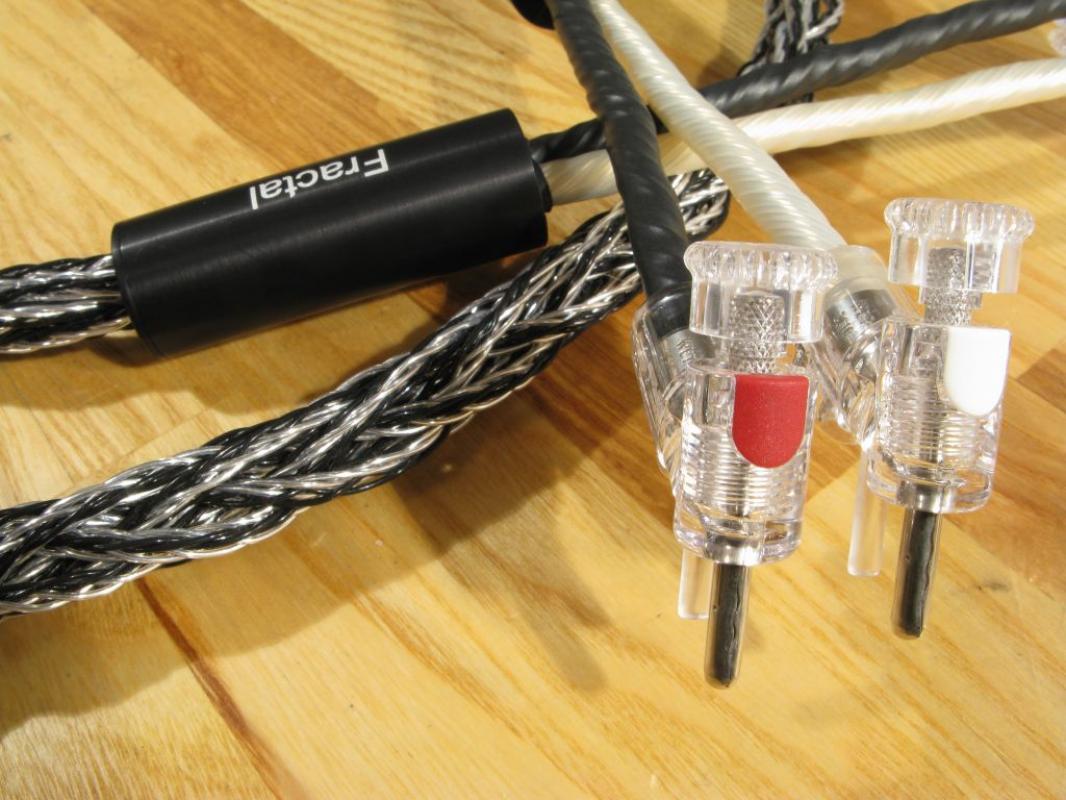

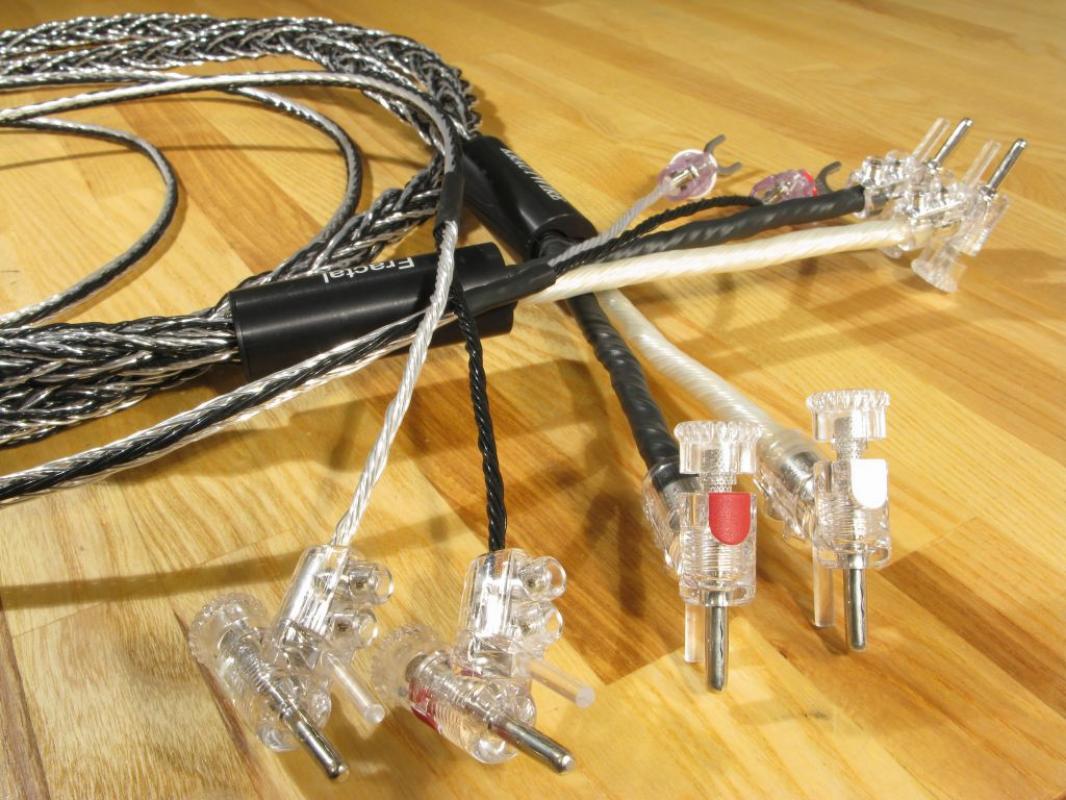

Fractal+MiniFractal (142 kB) Fractal v kufru (151 kB) Fractal-det (123 kB)
